详细信息当前位置:首页 -> Renishaw
光栅尺系列
名称:光栅尺系列
发布时间:2018-12-30 12:20:00点击率:
详细信息

光栅栅尺系列

直线栅尺

镀金钢带

栅尺名称

精度

栅距

热膨胀

系数

栅尺最大长度

读数头兼容性

RGS

RGS20-S scale
±15 µm/m

20 µm/40 µm

使用端压块固定到基体,保持与基体相同的热膨胀

如需超过50 m的长度,请联系雷尼绍

RGH22RGH24RGH25FRGH25F UHVRGH34RGH41

RGSZ/RGSN

RGSZ20-S栅尺
同上

20 µm

同上

同上

TONiCTONiC UHV



玻璃直线硬栅尺

栅尺名称

精度

栅距

热膨胀

系数

栅尺最大长度

读数头兼容性

RCLC

RCLC栅尺
±3 µm

20 µm/40 µm

~8 µm/m/°C

130 mm

ATOM

RGS40-G

RGS40-G栅尺
±4.2 µm/m

40 µm

同上

1.01 m

RGH40

不锈钢钢带栅尺

栅尺名称

精度

栅距

热膨胀

系数(20 °C时)

栅尺最大长度

读数头兼容性

RTLF

RTLF20栅尺
40 µm(高精度):±5 µm/m
40 μm:±15 μm/m
20 μm:±5 μm/m

20 µm/40 µm

10.1 ±0.2 µm/m/°C

10 m

 ATOM



带码道选项的不锈钢钢带

栅尺名称

精度

栅距

热膨胀

系数(20 °C时)

栅尺最大长度

读数头兼容性

搭配可选FASTRACK的RTLC20

RTLC20 FASTRACK栅尺
±5 µm/m

20 µm

10.1 ±0.2 µm/m/°C

10 m

VIONiCTONiCTONiC UHV

搭配可选FASTRACK的RTLC40

RTLC20 FASTRACK栅尺
±15 µm/m

40 µm

同上 10 m QUANTiC
带FASTRACK选项的RTLA

RTLA FASTRACK栅尺
±5 µm/m

30 µm

同上

21 m

RESOLUTERESOLUTE UHVRESOLUTE FS(无FASTRACK)

搭配可选FASTRACK的RTLA50

RTLA FASTRACK栅尺
±10 µm/m

50 µm 同上 10.02 m EVOLUTE
搭配可选FASTRACK的RTLR40

RTLR40 FASTRACK栅尺
±15 µm/m

40 µm

同上

10 m

 RGH45

ZeroMet™直线硬栅尺

栅尺名称

精度

栅距

热膨胀

系数(20 °C时)

栅尺最大长度

读数头兼容性

RELM/RELE

RELM RSLM栅尺
1 m内为±1 µm,以后±1 µm/m

20 µm

0.75 ±0.35 µm/m/°C

1.5 m

VIONiCTONiCTONiC UHVSiGNUM

RELA

RELA栅尺
同上

30 µm

同上

1.5 m



RESOLUTERESOLUTE UHVRESOLUTE FS

不锈钢直线硬栅尺

栅尺名称

精度

栅距

热膨胀

系数(20 °C时)

栅尺最大长度

读数头兼容性

RSLM/RSLE/RSLC

RELM RSLM栅尺
1 m内为±1.5 µm,2 m内为±2.25 µm,3 m内为±3 µm,5 m内为±4 µm

20 µm

10.1 ±0.2 µm/m/°C

5 m

VIONiCTONiCTONiC UHVSiGNUM

RSLR

RSLR栅尺
同上

20 µm

同上

5 m

RGH20RGH20F

RSLA

RELA栅尺
同上

30 µm

同上

5 m

RESOLUTERESOLUTE UHVRESOLUTE FS

圆光栅

不锈钢圆光栅

栅尺名称

刻划精度(取决于圆光栅直径)

栅距

圆光栅直径

读数头兼容性

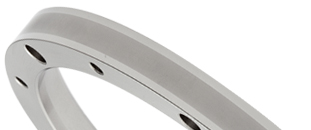

RESR

RESR圆光栅(栅尺页面)
 ±3.97至±0.38角秒

20 µm/40 µm

52至550 mm

RGH20RGH20FRGH40

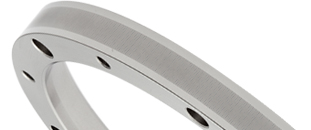

RESM/REST/RESD

RESM-REST圆光栅(栅尺页面)
同上

20 µm

同上

VIONiCTONiCTONiC UHVSiGNUM

RESA

RESA圆光栅(栅尺页面)
同上

30 µm

同上

RESOLUTERESOLUTE UHVRESOLUTE ETRRESOLUTE FS



超高精度不锈钢圆光栅

栅尺名称

安装精度(取决于圆光栅直径)

栅距

圆光栅直径

读数头兼容性

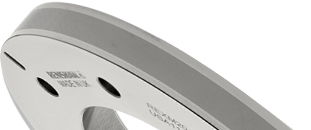

REXM/REXT

REXM圆光栅(栅尺页面)
(≥100 mm直径)±1角秒
(75 mm直径)±1.5角秒
(≤57 mm直径)±2角秒

20 µm

52至417 mm

VIONiCTONiCTONiC UHVSiGNUM

REXA

REXA圆光栅(栅尺页面)
同上

30 µm

同上

RESOLUTERESOLUTE UHVRESOLUTE ETRRESOLUTE FS

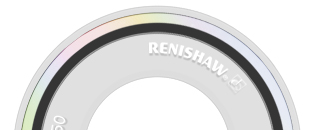

玻璃码盘

栅尺名称

刻划精度(取决于圆光栅直径)

栅距

圆光栅直径

读数头兼容性

RCDM

RCDM scale (scale page)
±0.5 µm

20 µm/40 µm

17至108 mm

 ATOM
